閉環電流傳感器是以霍爾芯片為核心敏感元件，應用霍爾效應原理，采用閉環工作原理設計的的一種電流測量器件。當電流流過導體時，將在導體周圍產生磁場，磁場的大小與流過導線的電流大小成正比，這一磁場可以通過軟磁材料來聚集，然后由霍爾芯片進行檢測，由于磁場的變化與霍爾器件的輸出電壓信號有良好的線性關系，因此利用霍爾器件測得的輸出信號，能直接反映出導體中的電流大小。
特點：插入損耗低，節省空間，精度更高，傳感產品成本低，響應時間更快
用途：廣泛應用于伺服驅動、變頻驅動、直流屏、電機控制、暖通空調、過流保護、電子線路電流監控等領域。

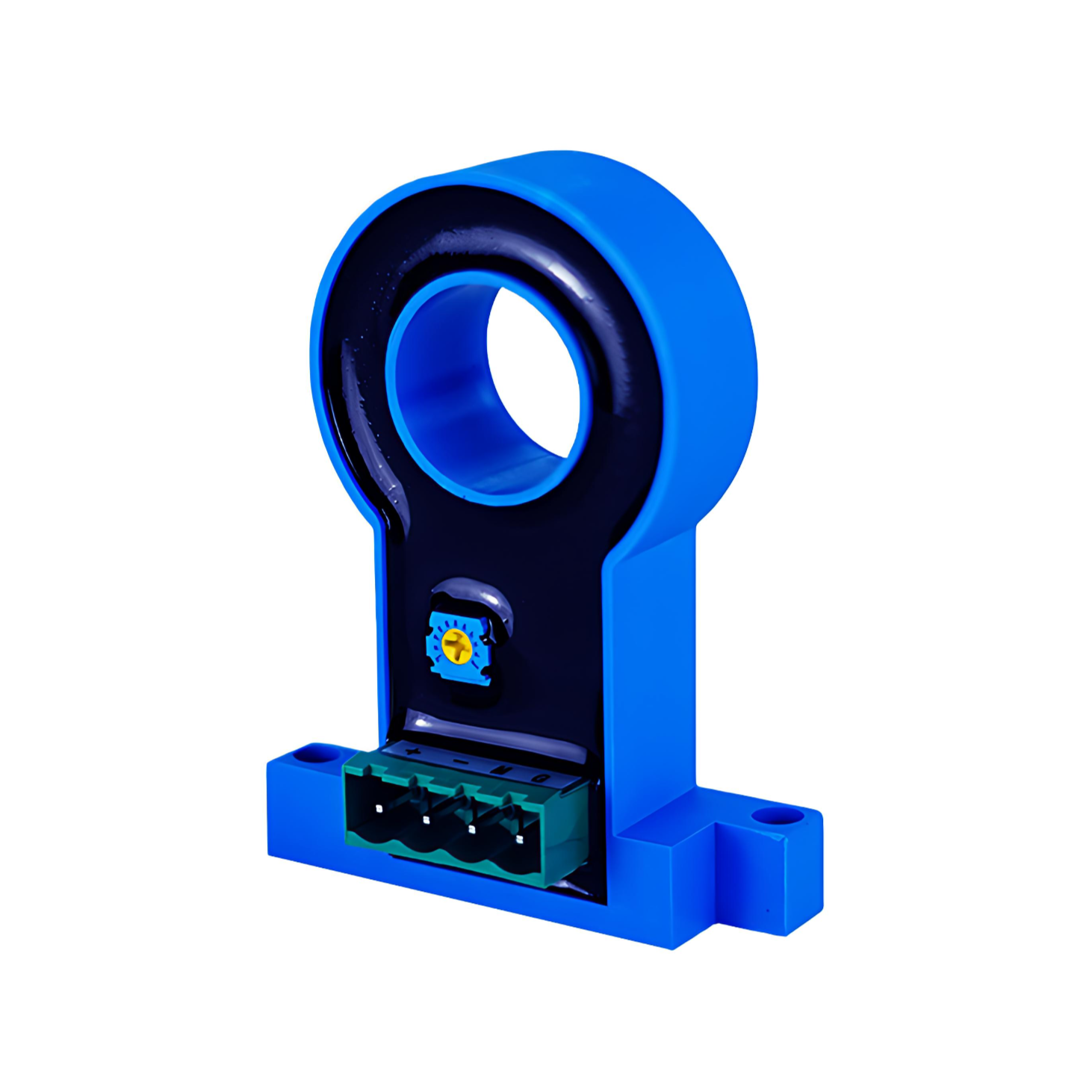

孔徑大小：φ20mm 額定電流范圍：50A~300A 供電電壓：DC±15V 輸出：±50mA~±100mA/±5V 精確度，線性度：0.5%, 0.1% 安裝方式：穿孔輸入、拔插端子輸出、螺釘緊固安裝

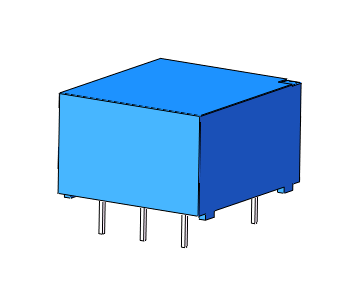

孔徑大小：- 額定電流范圍：5mA~10mA 供電電壓：DC±15V 輸出：±25mA 精確度，線性度：0.5%, 0.1% 安裝方式：引針輸出、PCB焊接固定

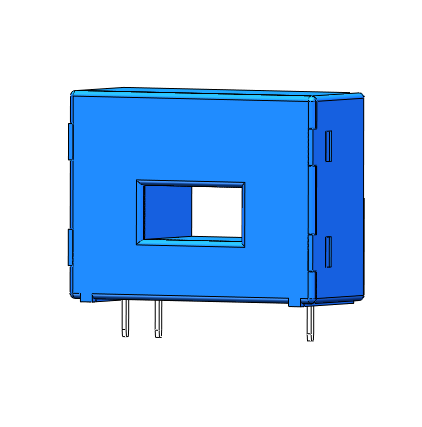

孔徑大小：15mm*7.2mm 額定電流范圍：50A~100A 供電電壓：DC±15V 輸出：±50mA 精確度，線性度：0.5%, 0.1% 安裝方式：穿孔輸入、引針輸出、PCB焊接固定

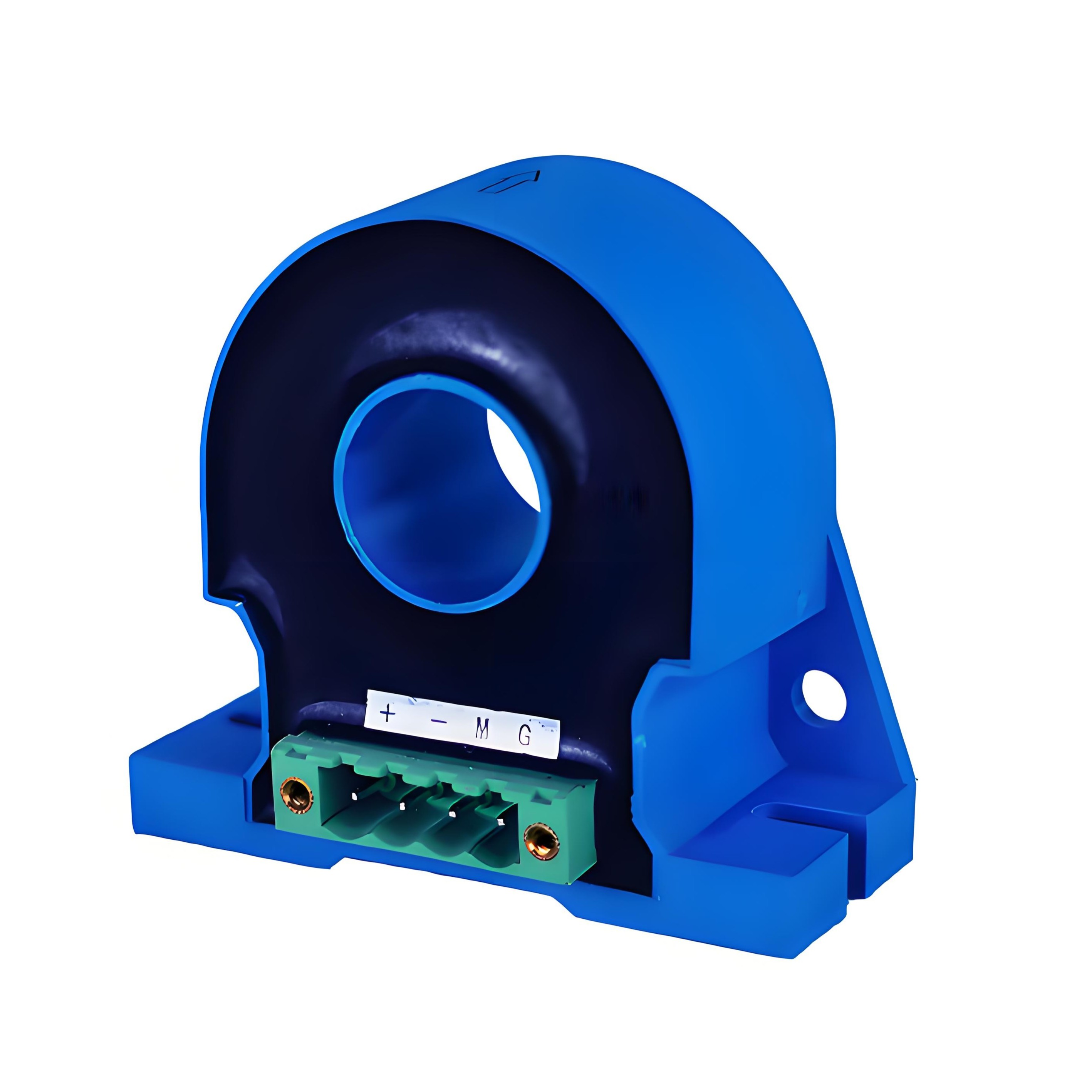

孔徑大小：φ20mm 額定電流范圍：50A~300A 供電電壓：DC±15V 輸出：±50mA~±100mA/±5V 精確度，線性度：0.5%, 0.1% 安裝方式：穿孔輸入、拔插端子輸出、螺釘緊固安裝
